機械設計4　機械部品としてのチタン・チタン合金の特性と選定

「チタンは軽くて強い」と聞いたことがあっても、SS400やアルミニウムと比べて、どの部品に使うべきか迷うことはありませんか？ 本記事では純チタンとチタン合金の特性、JIS規格、鋳造・鍛造・切削方法、コストを整理し、機械設計での材料選定を高校生にもわかるように解説します。

はじめに｜チタン・チタン合金と他の金属の違い

チタン（元素記号Ti）は、鉄より軽く、海水などの環境で優れた耐食性を発揮する金属です。「チタン」と呼ばれる製品には、純チタン（工業用純チタン）と、アルミニウムやバナジウムなどを加えたチタン合金があります。機械部品では Ti-6Al-4V（通称64チタン） が代表的な合金です。

材料を選ぶときの重要な指標は、強度だけではありません。重量、剛性、腐食、摩耗、成形、調達費、メンテナンスまで含めて比較します。

化学的・物理的特性｜密度・熱伝導・導電・耐食性

密度（比重）｜鋼の約57％の重量

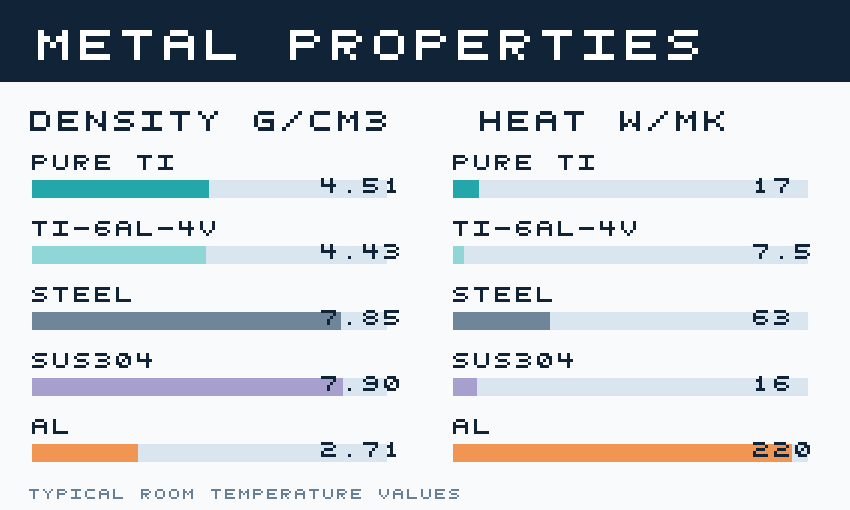

室温付近の代表的な密度は、純チタン約4.51 g/cm³、Ti-6Al-4V約4.43 g/cm³、普通鋼約7.85 g/cm³、SUS304約7.9 g/cm³、アルミニウム約2.7 g/cm³、銅約8.96 g/cm³です。同じ体積なら64チタンの重さは鋼の約56％ですが、同じ強度・同じたわみ量を実現するための部品寸法は異なります。

電気伝導性・熱伝導性｜放熱部品には不利な場合も

純チタンの熱伝導率は約17～22 W/(m·K)、64チタンは約6～8 W/(m·K)程度で、純アルミニウム約220 W/(m·K)、純銅約390 W/(m·K)と比べ低い値です。普通鋼はおおよそ45～65 W/(m·K)、SUS304は約16 W/(m·K)が目安。電気抵抗率の代表値は純チタン約0.4～0.6 μΩ·m、64チタン約1.7 μΩ·m、銅約0.017 μΩ·m。よって高性能な放熱板や大電流端子には一般に銅やアルミニウムが適します。

熱膨張・磁性｜寸法安定性が必要な設計にも

線膨張係数は、純チタン約8.5～9×10⁻⁶/K、64チタン約8.5～9×10⁻⁶/K、普通鋼約12×10⁻⁶/K、アルミニウム約23×10⁻⁶/Kです。純チタンで長さ1 m・温度差50℃なら、α＝8.6×10⁻⁶/Kとして伸び量はΔL＝αLΔT＝0.43 mm。精密部品で異材を接合する場合、熱膨張差も確認してください。チタンは通常、鉄のような強磁性ではなく、非磁性材料として用いられます。

化学的性質と腐食｜不動態皮膜は万能ではない

チタン表面には緻密な酸化チタンの不動態皮膜が自然に形成され、多くの水環境・海水・酸化性環境で高い耐食性を示します。一方、条件によっては高温の濃厚塩化物環境、還元性の酸、フッ化物、すきま部の酸素不足などで腐食することがあります。薬液の種類・濃度・温度・流速・隙間形状まで確認しましょう。

鉄やアルミニウムなどと接触し、電解液が存在すると異種金属接触腐食の懸念があります。チタン側だけでなく、接触する相手材料が腐食しないかを設計段階で検討します。

このようなものもチタン製品です。
スノーピーク(snow peak) チタンシングルマグ 450 マグカップ 日本製 超軽量 保温保冷

機械的性質｜強度・靱性・伸び・加工性・価格

引張強さと比強度｜純チタンと64チタンは別物

純チタンの強さはJISの種別・製品形状で異なり、概して1種から4種に向かうほど強度が高く、延性の要件や成形性にも差があります。Ti-6Al-4Vは代表的な焼なまし材で引張強さ約900～1000 MPa級（規格・製品・処理条件次第）となり、高比強度が求められる用途で採用されます。比強度＝強度÷密度です。鋼と比較する際も、強度区分と部品の形状条件をそろえてください。

剛性（ヤング率）｜鋼よりたわみやすい

チタン・64チタンの縦弾性係数は概ね100～120 GPa、鋼は約200～210 GPa、アルミニウム合金は約69～72 GPaです。同じ形状・同じ荷重の軸方向変形を比較すると、チタンは鋼の約1.8倍程度伸びることがあります。軸方向の弾性変形はΔL＝FL/(AE)。強度が高い合金でも、寸法精度・たわみ・座屈が重要なら断面形状を含めて設計してください。

靱性・延性と疲労｜熱処理・欠陥が寿命を左右する

靱性は破壊までのエネルギー吸収や亀裂抵抗の性質、延性は伸びや絞りなど塑性変形の能力です。純チタンは一般に成形性がよい種別もありますが、64チタンは高強度と引き換えに成形や溶接の管理が重要です。疲労設計では表面粗さ・切欠き・内部欠陥・残留応力・環境・熱処理を評価し、材料名だけで寿命を推定しません。

加工性｜発熱・工具摩耗・かじりへの対策

チタンは熱伝導率が低く、切削熱が刃先周辺に集中しがちです。弾性回復、加工時の反応性、工具への凝着、びびりを考慮し、剛性の高い段取り、適切な工具・切削条件・クーラントを選びます。金属粉や細かな切りくずは条件次第で燃焼するため、火災対策と適切な集じん・保管が必要です。水や一般消火剤の可否を自己判断せず、事業所の安全手順と金属火災対策に従ってください。

摺動部やチタン製ボルトのねじは、凝着・かじりが起こりやすい場合があります。異材との組合せ、表面処理、潤滑、締結条件を設計段階で検証してください。

価格・調達性・リサイクル性｜総コストで比較

チタン素材は汎用鋼より高価で、加工費や工具・管理費を含めると差が広がる場合があります。ただし耐食性により塗装・交換回数を減らせることもあります。リサイクルは可能ですが、酸素・窒素・鉄など不純物の混入管理、合金ごとの分別が重要です。航空機向けなどの厳しい品質要求では溶解履歴と材料トレーサビリティを確認します。

JIS規格の読み方｜純チタン・Ti-6Al-4Vの材料記号

JIS Hの「H」と数字が示す意味

JISは「JIS＋部門記号＋規格番号」で整理され、Hは非鉄金属の部門です。例としてJIS H 4600はチタン及びチタン合金の板・条、JIS H 4650は棒に関する規格です。規格番号は強度を表すものではありません。規格記号・製品形状・版（制定／改正年度）の確認が必要です。

JIS種別と代表材料

※JISの製品記号は板・棒・管などの形状、種別、製造方法で異なります。「60種」「60E種」だけで材料証明の要求事項を満たすわけではありません。最新の規格本文に記載された化学成分、機械的性質、試験方法と供給状態を確認してください。

α型・β型・α＋β型とは？

チタンには温度によって結晶構造が変わる特徴があり、低温側で主にα相（六方最密構造）、高温側ではβ相（体心立方構造）が安定します。合金元素によって相の安定性が変わり、α型・β型・α＋β型に分類されます。Ti-6Al-4Vはα＋β型の代表例で、熱処理と組織によって強度や疲労特性が変わります。

図面での指定例｜規格・熱処理・検査もセット

設計図面では材料の俗称「64チタン」だけでは不十分です。対象のJISまたは契約上要求する材料規格、板／棒／鍛造品などの製品形状、供給状態、熱処理、必要な硬さ・強度保証、表面品質、トレーサビリティ、検査方法を記載します。異なる規格間で記号が似ていても機械的性質を無条件に読み替えないでください。

製造方法の違い｜鋳造・鍛造・圧延・切削・積層造形

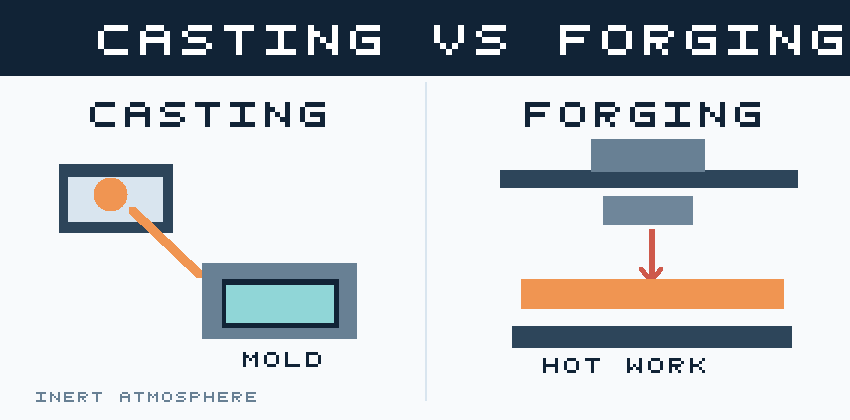

鋳造｜複雑形状を一体製作できるが溶湯管理が重要

鋳造は材料を溶かし、鋳型に流し込んで凝固させる方法。チタン溶湯は酸素・窒素や鋳型と反応しやすいため、真空／不活性雰囲気、適切な鋳型、反応層の処理や検査が求められます。複雑形状のケースなどに有効ですが、鋳巣、引け巣、反応層、寸法精度や欠陥を評価します。

鍛造｜高負荷部品の組織・鍛流線を制御

鍛造は加熱した固体に圧力を加え成形する方法です。チタン合金では加工温度とα／β相の状態によって組織・疲労特性・強度が変わります。軸・ディスク・連結部品などに使われますが、鍛造というだけで性能は保証されず、鍛造欠陥と熱処理・検査の確認が必要です。

圧延材からの切削・板材加工

試作や少量生産なら、規格に適合した棒材・板材を購入し切削する方法が現実的です。板の曲げ加工ではスプリングバックや割れに配慮します。鋼と比べ加工時間や工具費が増える場合があり、加工代と歩留まりを見積もりに反映してください。

溶接・積層造形（3Dプリント）

チタンの溶接では、溶融部や高温部が空気中の酸素・窒素・水素を取り込みやすいため、シールドガスなどによる保護と清浄な施工環境が不可欠です。金属積層造形は複雑な軽量形状を作れますが、造形方向、空隙、残留応力、熱処理、HIPなどの後工程と検査を合わせて考えます。

選定するには？｜どんな場合にチタン・チタン合金を使う？

Step 1：軽量・強度・腐食環境・予算を整理

最初に①負荷（静荷重／疲労／衝撃）②許容重量③剛性・たわみ④温度⑤水・海水・化学薬品⑥接合・摺動⑦コストと調達を整理します。チタンを選ぶ主な動機は高比強度・耐食性・非磁性・低熱膨張ですが、それぞれ必要条件を数値で確かめましょう。

Step 2：部品別の具体例

Step 3：軽量化できても剛性は維持できる？

鋼のブラケットを同じ寸法のTi-6Al-4Vに置き換えると、質量は減りますが、縦弾性係数も小さくなるためたわみが増えます。部品の形状を調整する設計自由度がある場合は、肉厚・リブ・断面二次モーメント・接合方法を再設計する必要があります。材料費だけでなく、加工・組立・保守を含めたライフサイクルコストで比較しましょう。

このようなものもチタン製品です。
チタン印鑑 シルバーブラスト チタン 実印 銀行印 認印 ハンコヤストア

よくある質問（FAQ）

チタンとステンレスはどちらが錆びにくい？

海水などの多くの環境ではチタンが有利ですが、耐食性は溶液の種類・温度・濃度・隙間構造で変わります。ステンレスもSUS304・SUS316等で異なるため、具体的な腐食環境で比較してください。

チタンとアルミニウムはどちらが軽い？

同体積ならアルミニウム（約2.7 g/cm³）がチタン（約4.5 g/cm³）より軽くなります。ただし高強度用途では必要断面積や設計形状が異なり、完成部品質量を比較する必要があります。

64チタンと純チタンの違いは？

64チタンはTi-6Al-4V合金で高強度・高比強度を得やすく、純チタンは組成・種別によって成形性と耐食性を活かす用途に適しています。高強度が不要なら純チタンが適切な場合もあります。

なぜチタンは加工が難しい？

低い熱伝導率、工具との凝着、弾性回復、細かな切りくずの燃焼リスクなどが理由です。加工機の剛性、工具、条件、安全管理を含めて設計します。

まとめ｜強度だけでなく「剛性・腐食・製法・総コスト」で決める

チタンは鋼より軽く、環境によっては優れた耐食性を示し、64チタンでは高い比強度を得やすい一方、鋼より縦弾性係数が小さく、切削や摺動、接合、材料費に課題があります。用途から要求性能を決め、純チタンの種別、Ti-6Al-4V等の合金、JISの製品規格、熱処理・検査条件までセットで指定しましょう。

参考資料・関連記事

• 一般社団法人 日本チタン協会：チタンの基礎知識・材料・用途
• 日本産業標準調査会（JISC）：JIS H 4600・JIS H 4650等の現行規格確認
• 機械設計1｜アルミニウム合金の特性と選定
• 機械設計2｜銅・銅合金の特性と選定
• 機械設計3｜鉄・鉄合金の特性と選定（公開後に有効）

注：物性値は入門用の概略値であり、特定の製品・熱処理状態の保証値ではありません。安全重要部品では、現行規格の原文、材料メーカーのミルシート・データシート、各種設計規格と試験結果を優先してください。
